6、多线程网格化和颜色释放生成
让你的电脑完成重任！
网格现在是多线程的，可以利用计算机上更多的内存。大多数方法的网格数据速度快5倍！
彩色地图渲染现在也是多线程的。创建，缩放，编辑和平移彩色浮雕要快得多。每次更改后，即使对于非常大的网格，重绘也几乎是瞬间的！
7、坐标系改进
新的坐标系ETRS89 / ETRS-UTM 26N-39N区已被添加。
Surfer15汉化特别版怎么做三维图
1、数据准备，包括三列或四列bai：X、Y座标，duZ高程，以及坐标点名称（zhi可选），存到EXCEL文件或直接dao建立BLN文件

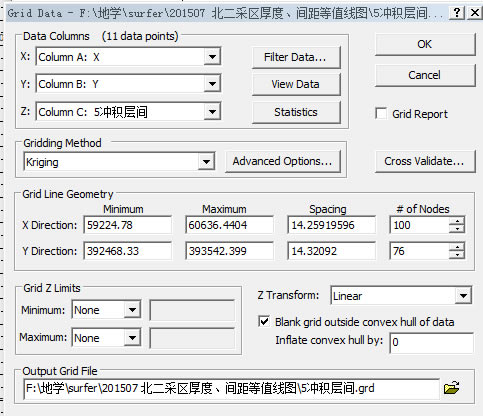

2、数据风格化：GRID--DATA，生成GRD文件
3、白化（可选），如需要，还要准备白化边界文件，格式是两列坐标值，封闭，首行是坐标个数及白化范围，0是白化外部，1是白化内部

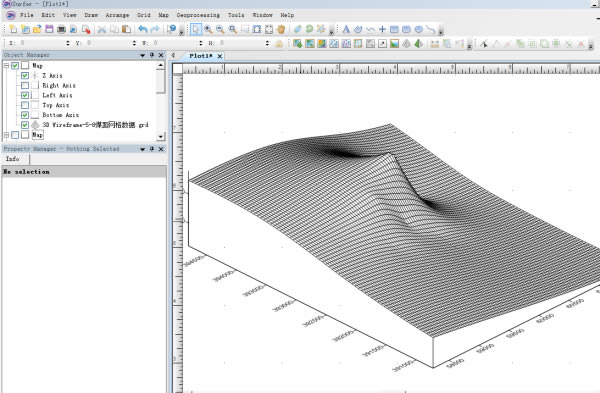

4、利用2或3步生成的GRD文件，生成MAP图，可以是3D wireframe图，如下：

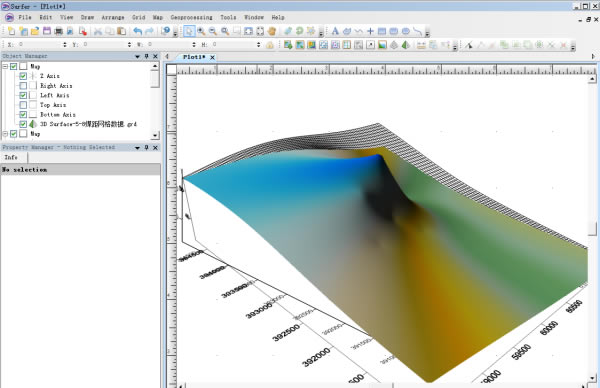

也可以是surface图
5、修饰，可以增加散点图，增加坐标值 ，等值线等等。
Surfer15汉化特别版怎么插入相应的轮廓线图

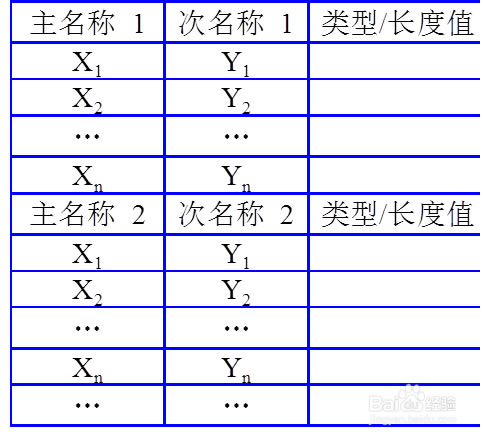

首先,我们需要建立一个bna文件,也就是surfer中的边界文件。边界文件是用于存储封闭线、曲线、和点的ASCII格式的文件。用于生成规则或不规则的边界线,其扩展名为bna。其要求的数据格式如下:
其中,
1、主名称是边界对象的主ID名称,主要用于与外部链接;
2、次名称是边界对象的次要ID名称,为可选项;
3、类型/长度值是一个整数,用于表明边界对象的类型(区、线、点)和坐标点对数。
类型/长度值>2:表明边界是一个封闭区,数值为该区上控制点的数量;
类型/长度值=2:表明边界是一个椭圆,其后的第一对坐标描述了椭圆的圆心,第二对数据分别描述椭圆的长半径和短半径。如果短半径为0,则边界对象为一个圆。
类型/长度值<-1:表明边界是曲线,数值为该曲线上控制点的数量;
类型/长度值=1:表明是一个点,其后仅为1对坐标。
注意:在指定区域的控制点坐标时,终点坐标必须与起点坐标重合,即(X1,Y1)=(Xn,Yn)。

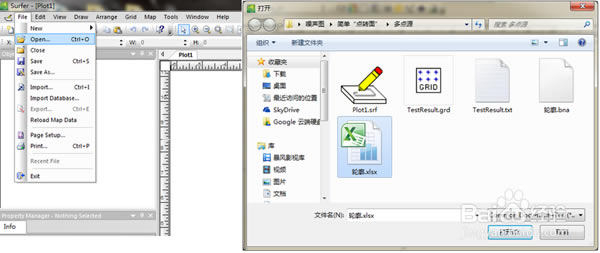

比如说你已经在excel上面建立了符合数据结构的文件,接下来,你就要在surfer上面打开该文件

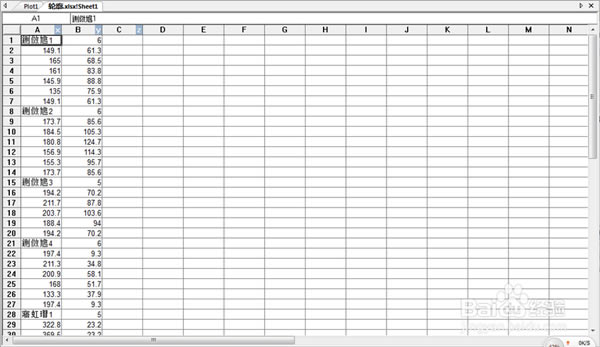

打开之后就是这样子:

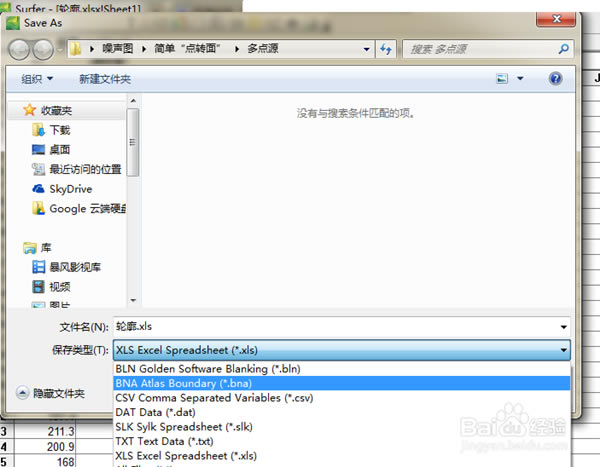

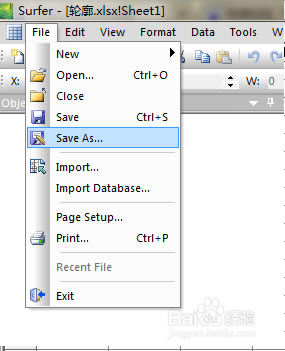

接下来,就是点击File->Save As,另存为bna文件,就生成了一个bna文件了

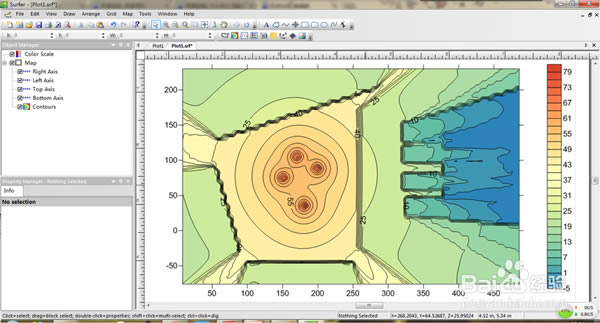

二、接下来就是在等值线图之上叠加轮廓线图了
首先,打开你的等值线图文件，并且选定该图层

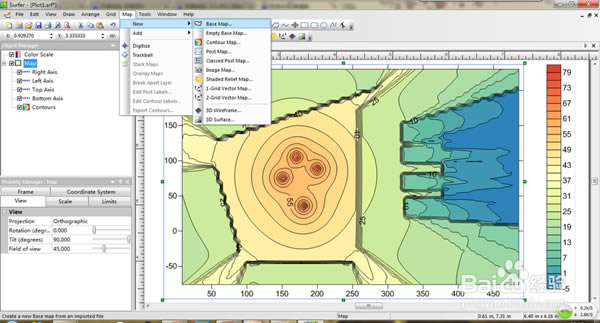

接着,点击Map->Add->Base Layer

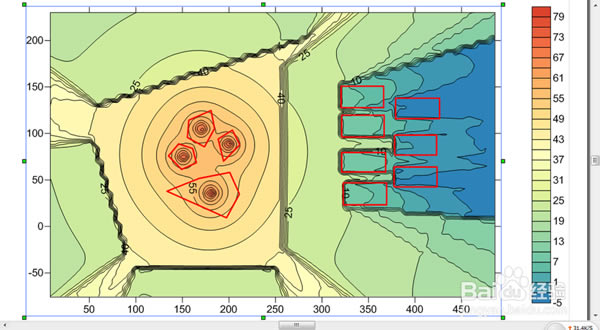

然后再弹出的对话框中打开你刚才创建的bna文件,就大功告成啦!
Surfer15汉化特别版怎么导入CAD中

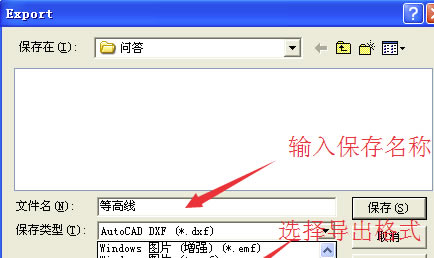

在surfer命令菜单中单击文件-输出，弹出对话框，设置如图所示

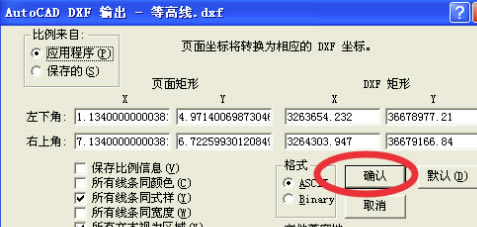

弹出对话框，直接单击确认

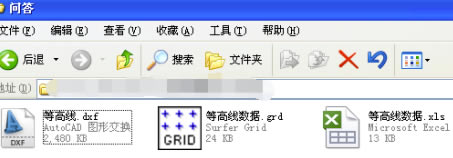

此时目录文件夹下会出现一共三个文件
然后双击打开CAD

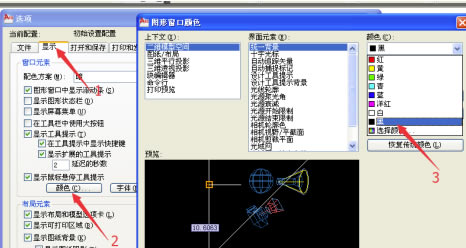

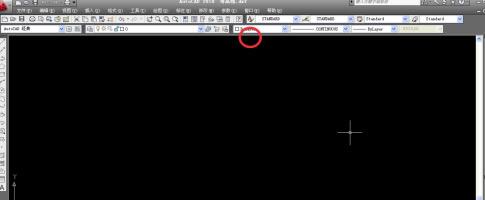

将工作窗口背景色先设置为黑色，方便观察。步骤为，单击工具-选项，弹出对话框，按图示步骤操作。

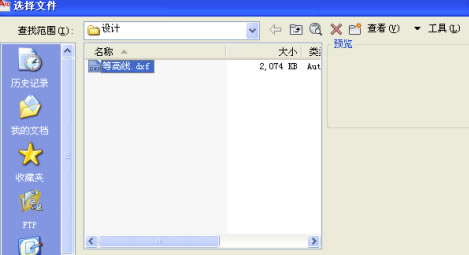

设置为黑色后，打开刚才创建的三个文件中的.dxf格式的文件。

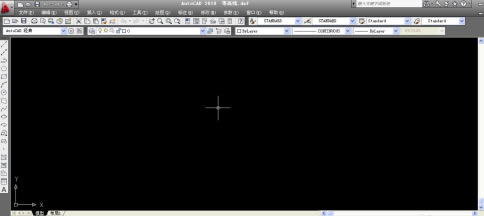

打开之后会发现工作窗口内没有图像。其实图像已经插入进来了，只是太小
注意看这里，有一个小点，这就是图像，鼠标定位在该点，然后转动滚轮就可以放大图像
放大之后如图所示
……
